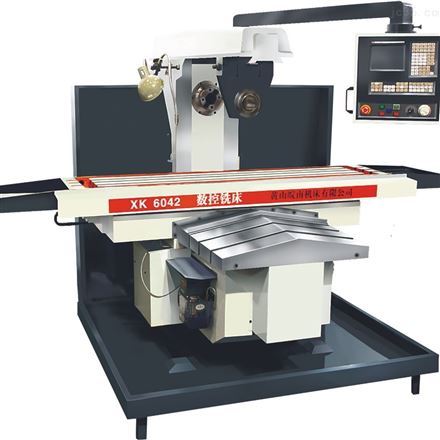

數控銑床XK6042

來源：admin 發布時間：2022-08-26 15:00:32

導讀：品牌新諾精工/SION產地國產布局形式臥式機床大小重型控制形式數控自動化程度自動軸數三軸數控系統可選配界面語言中文,英文加工材質硬金屬,軟金屬,合金,塑料,纖維,木材,亞克力,橡膠

品牌	新諾精工/SION	產地	國產
布局形式	臥式	機床大小	重型
控制形式	數控	自動化程度	自動
軸數	三軸	數控系統	可選配
界面語言	中文,英文	加工材質	硬金屬,軟金屬,合金,塑料,纖維,木材,亞克力,橡膠,玻璃,陶瓷,其他
加工用途	銑削,平面,斜面,曲面,溝槽,螺紋,臺階面,T形槽,燕尾槽,齒輪,齒條,花鍵,鏈輪,螺旋面,切斷,鉆孔,鏜孔,凸輪,弧形槽,其他復雜型面,其他	銷售區域	有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外

數字控制是一種自動控制技術，其是用數字化信息來對機床的運動和其加工過程進行控制的一種方式。XK6042數控銑床是一種自動加工設備，是在普通銑床的基礎上發展起來的，是用計算機數字化信號控制的，二者的加工工藝和結構大致一樣。本機床適用于加工各種形狀復雜、精度要求較高零件的單件及批量，如凸輪、樣板、靠模、弧形槽等。廣泛適用于機械加工各行業。主軸是由功率11Kw、轉速為960rpm、Y160M-6-B5型的全封閉式法蘭盤式電動機，經過彈性聯軸器和變速機構的齒輪傳動鏈來傳動的。利用主軸變速操縱機構，可使主軸獲得18級不同的轉速，其范圍為30~1500 rpm。

XK6042數控銑床主要規格參數/Main Specification


項目	Item	名稱	Item	單位/Unit	參數/Parameters
工作臺	Worktable	工作臺面積	Worktable size	mm	420×1800
		T型槽（數量×寬度×間距）	T -slot(N×W×D)	mm	3×18×100
		工作臺大承載重量	Max. load bearing of worktable	Kg	750
		工作臺行程：縱向X	Longitudianl travel of worktable(X axis)	mm	1100
		橫向Y	Cross travel of worktable(Y axis)	mm	350
		垂向Z	Vertical travel of worktable(Z axis)	mm	375
主軸	Spindle	主軸孔錐度	Spindle hole taper		7:24 No.50
		臥刀桿直徑	Arbor diameter	mm	φ50
		主軸軸向大移動距離	Max. spindle quill travel	mm	/
		立銑頭大回轉角度	Max. rotary angle of vertical milling head		/
		主軸端面（中心）至工作臺面距離	Distance from spindle end to worktable surface	mm	125～500(主軸中心線)（spindle center）
		床身垂直導軌至主軸中心線的距離	Distance from vertical guideway to spindle center	mm	/
		床身垂直導軌至工作臺中心的距離	Distance from vertical guideway to worktalbe center	mm	350～750
		懸梁至主軸中心線距離	Distance from spindle center to arm	mm	200
		主軸變速級數	Spindle speed steps	strps	18
		主軸轉速范圍	Spindle speed range	r/min	30～1500
		主軸電動機功率	Main motor power	Kw	11
		主軸電動機轉速	Main motor rotating Speed	r/min	960
進給速度	Feed	工作臺縱向切削進給速度	Feed speed range:Longitudinal X	mm/min	5～2000
		工作臺橫向切削進給速度	Cross Y	mm/min	5～2000
		工作臺升降切削進給速度	Vertical Z	mm/min	5～1000
		工作臺縱向快速進給速度	Rapid feed speed range:Longitudinal X	mm/min	4000
		工作臺橫向快速進給速度	Cross Y	mm/min	3000
		工作臺升降快速進給速度	Vertical Z	mm/min	2000
定位精度（**標準）	Positioning accuracy(National standard)	精度分辨率	Resolution accuracy	mm	0.004
		定位精度	Positioning accuracy	mm	0.025/300
		重復定位精度	Re-positioning accuracy	mm	0.015
機床外形	Machine dimension	機床外形	Machine dimension	mm	2500×2600×2047
機床重量	Machine weighht	機床重量	Machine weighht	Kg	5100
