| 品牌 | 新諾精工/SION | 產地 | 國產 |
|---|---|---|---|
| 界面語言 | 中文,英文 | 加工材質 | 硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他 |
| 銷售區域 | 有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |

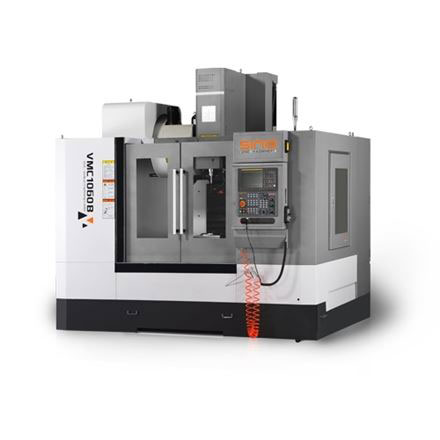

高速加工中心V10B是一種裝有程序控制系統的自動化機 床。該控制系統能夠邏輯地處理具有控制編碼或其他符號指令規定的程序，并將其譯碼，從 而使機床動作并加工零件。
高速加工中心V10B床身、工作臺、床鞍、立柱、主軸箱等主要零件均采用高強度孕育鑄鐵材料，造型為樹脂砂工藝，兩次時效處理消除應力。這些大件均采用三維優化設計，提高大件和整機的剛度和穩定性，有效抑制了切削力引起的機床變形和振動。可實現銑削、鉆孔、擴孔、鏜孔、鉸削、攻絲等工序，主要用于礦山、汽車、模具、儀器儀表等機械加工行業，可用于加工各種精度高、工序多、形狀復雜的零件。適用于中小批量、多品種的，也可進入自動線流水線式。
| V10B高速加工中心主要規格參數/Main Specification | |||||||||
| 項目 | Item | 名稱 | Name | 單位/Unit | 參數/Parameters | ||||
| 工作臺 | Worktable | 工作臺面積 | Worktable size | mm | 610×1200 | ||||
| T型槽（數量×寬度×間距） | T -slot(N×W×D) | mm | 5×18×100 | ||||||
| 行程 | Travel | 左右行程（X軸） | X axis travel | mm | 1000 | ||||
| 前后行程（Y軸） | Y axis travel | mm | 620 | ||||||
| 上下行程（Z軸） | Z axis travel | mm | 630 | ||||||
| 加工范圍 | Machining range | 主軸中心至立柱導軌距離 | Distance from spindle center to column front | mm | 667 | ||||
| 主軸端面至工作臺面距離 | Distance from spindle end to worktable | mm | 120～750 | ||||||
| 外形尺寸 | Machine dimension | 長×寬×高 | L×W×H | mm | 2850×2500×2820 | ||||
| 重量 | Machine weight | 工作臺大承載重量 | Max. load bearing of worktable | Kg | 800 | ||||
| 機床重量（約） | Machine weight | Kg | 6800 | ||||||
| 主軸 | Spindle | 主軸孔錐度 | Spindle hole taper | BT40 | |||||
| 主軸功率（基本配置） | Spindle power | Kw | 11/15 | ||||||
| 高轉速（基本配置） | Max.spindle speed | rpm | 10000 | ||||||
| 進給(直聯) | Feed(direct drive) | 高進給速度 | Max.feed speed | mm/min | 10000 | ||||
| 快速移動速度（X/Y/Z軸） | Rapid feed speed(X/Y/Z) | m/mim | 36/36/30 | ||||||
| 刀庫 | Tool Magazine | 刀庫容量 | Tool magazine capacity | T | 24 | ||||
| 換刀時間 | Tool change time | s | 2.5 | ||||||
| 定位精度（**標準） | Positioning accuracy(National standard) | 定位精度（X、Y、Z） | Positioning accuracy(X/Y/Z) | mm | 0.01 | ||||
| 重復定位精度（X、Y、Z） | Re-positioning accuracy(X/Y/Z) | mm | 0.005 | ||||||
