來源：admin 發布時間：2022-08-26 15:20:15
| 品牌 | 新諾精工/SION | 產地 | 國產 |
|---|---|---|---|
| 布局形式 | 立式 | 機床大小 | 中型 |
| 控制形式 | 其他 | 自動化程度 | 其他 |
| 軸數 | 三軸 | 數控系統 | 無 |
| 界面語言 | 中文,英文,日語,德語,韓語,其他語言 | 加工材質 | 硬金屬,軟金屬,合金,塑料,纖維,木材,亞克力,橡膠,玻璃,陶瓷,其他 |
| 加工用途 | 銑削,平面,斜面,曲面,溝槽,螺紋,臺階面,T形槽,燕尾槽,齒輪,齒條,花鍵,鏈輪,螺旋面,切斷,鉆孔,鏜孔,凸輪,弧形槽,其他復雜型面,其他 | 銷售區域 | 有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |

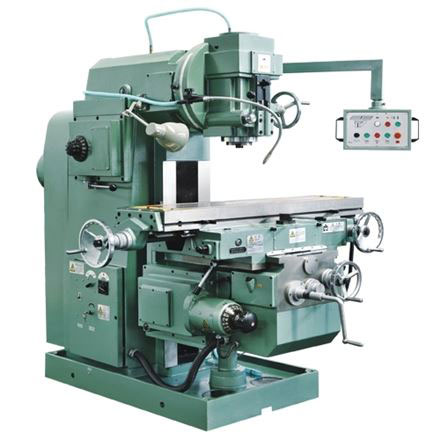

X5032B立式升降臺銑床由底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。立式銑床立銑頭可在垂直平面內順、逆回轉調整±45°，拓展機床的加工范圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。機床有良好的安全裝置，手動進給和機動進給間有互鎖機構。各向行程設有限位裝置，保證了操作者和機床的安全。
| X5032B立式升降臺銑床主要規格參數/Main Specification | |||||||||
| 項目 | Item | 名稱 | Name | 單位/Unit | 參數/Parameters | ||||
| 工作臺 | Worktable | 工作臺面積 | Worktable size | mm | 320×1320 | ||||
| T型槽（數量×寬度×間距） | T -slot(N×W×D) | mm | 3×18×80 | ||||||
| 工作臺大承載重量 | Max. load bearing of worktable | kg | 500 | ||||||
| 工作臺行程：縱向（手動/機動）X | Longitudinal travel (Manual/Power)X | mm | 800/780 | ||||||
| 橫向（手動/機動）Y | Cross travel (Manual/Power)Y | mm | 300/280 | ||||||
| 垂向（手動/機動）Z | Vertical travl (Manual/Power)Z | mm | 410/400 | ||||||
| 主軸系統規格 | Spindle | 立銑頭大回轉角度 | Max.rotary angle of vertical milling head | ±45° | |||||
| 刀桿直徑 | Arbor diameter | mm | φ32,φ40 | ||||||
| 主軸中心到床身垂直導軌面距離 | Distance from spindle center to vertical guide way | mm | 380 | ||||||
| 工作臺中心至主導軌面距離 | Distance from worktable center to vertical guide way | mm | 235-535 | ||||||
| 主軸端面至工作臺距離 | Distance from spindle nose to worktable surface | mm | 60-460 | ||||||
| 主軸孔錐度 | Spindle hole taper | 7:24 NO.50 | |||||||
| 主軸套筒行程 | Spindle quill travel | mm | 75 | ||||||
| 主軸轉速級數 | Spindle speed steps | steps | 18 | ||||||
| 主軸變速范圍 | Spindle speed rangle | r/min | 30-1500 | ||||||
| 進給系統 | Feed | 工作臺進給級數 | Feed speed steps | steps | 18 | ||||
| 工作臺機動進給范圍：縱向X | Feed speed range:Longitudinal X | mm/min | 15-750 | ||||||
| 橫向Y | Cross Y | mm/min | 15-750 | ||||||
| 垂向Z | Vertical Z | mm/min | 5.7-280 | ||||||
| 工作臺快速進給量：縱向X | Rapid feed speed range:Longitudinal X | mm/min | 2250 | ||||||
| 橫向Y | Cross Y | mm/min | 2250 | ||||||
| 垂向Z | Vertical Z | mm/min | 844 | ||||||
| 主電機功率 | Main motor power | kw | 7.5 | ||||||
| 進給電機功率 | Feed motor power | kw | 1.5 | ||||||
| 機床外形尺寸 | Machine dimension | 機床外形尺寸 | Machine dimension | mm | 2307/1707/2096 | ||||
| 包裝箱尺寸 | Package dimension | 包裝箱尺寸 | Package dimension | mm | 2200/1770/2270 | ||||
| 機床重量（約） | Machine weight | 機床重量（約） | Machine weight | kg | 3200 | ||||
| 電壓/頻率 | Voltage/Frequency | 電壓/頻率 | Voltage/Frequency | V/Hz | 380/50 | ||||
